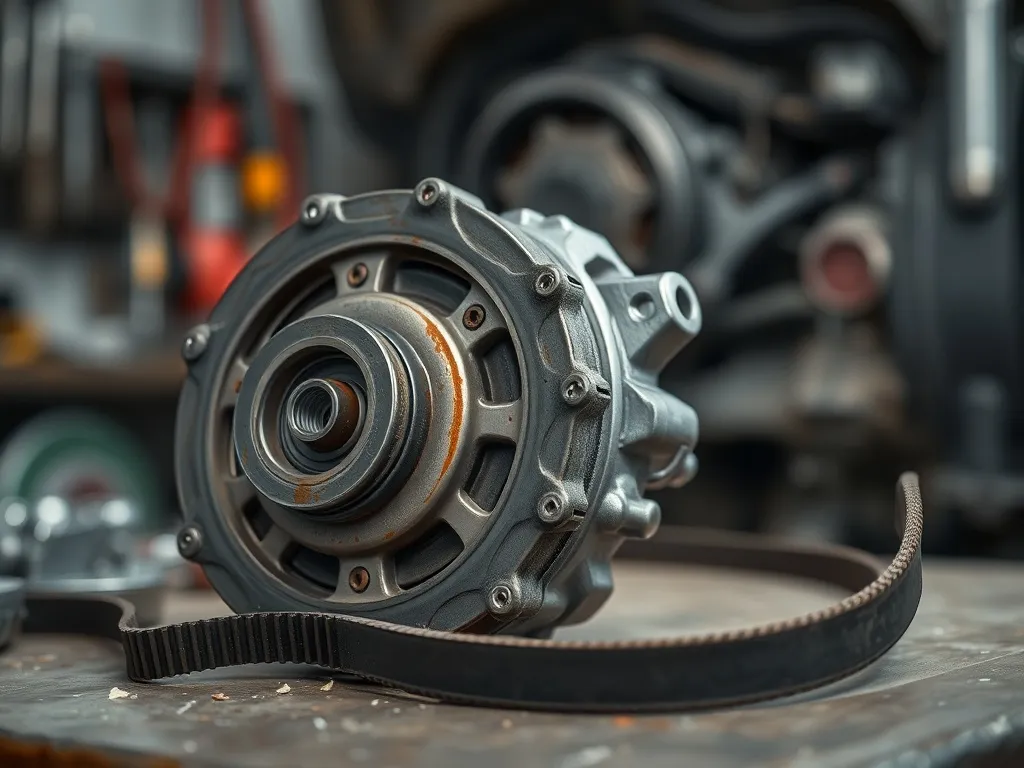

Sprzęgło kompresora klimatyzacji objawy i przyczyny

Masz wrażenie, że klimatyzacja w Twoim aucie działa coraz słabiej, a spod maski słychać dziwne dźwięki po włączeniu A/C? W tym tekście poznasz typowe objawy zużytego sprzęgła kompresora klimatyzacji. Dowiesz się też, z czego biorą się te awarie i jak wstępnie je rozpoznać samodzielnie.

Co robi sprzęgło kompresora klimatyzacji?

W każdym samochodowym układzie klimatyzacji sprężarka odpowiada za zasysanie i sprężanie czynnika chłodniczego, a potem tłoczenie go do skraplacza. Nie pracuje jednak cały czas. Jej załączanie i wyłączanie odbywa się przez sprzęgło kompresora klimatyzacji, nazywane też sprzęgłem elektromagnetycznym. To niewielki, ale bardzo istotny element, bo bez niego sprężarka nie dostanie napędu z paska wielorowkowego i układ w ogóle nie będzie chłodził.

Sprzęgło ma trzy główne części: cewkę elektromagnetyczną, koło pasowe z łożyskiem oraz tarcza sprzęgła połączoną z wałkiem sprężarki. Gdy wciskasz przycisk A/C, sterownik podaje napięcie na cewkę. Wytworzone pole magnetyczne przyciąga tarczę do koła pasowego, oba elementy zaczynają obracać się razem i sprężarka pompuje czynnik. Po wyłączeniu A/C zasilanie zanika, tarcza się odrywa i kompresor przestaje pracować, choć koło pasowe wciąż kręci się z paskiem.

Z czego składa się sprzęgło klimatyzacji?

Żeby łatwiej powiązać objawy z przyczyną, warto rozumieć rolę poszczególnych części sprzęgła. Każda z nich zużywa się w inny sposób, a awaria daje inne sygnały. Dzięki temu możesz dość precyzyjnie ocenić, co najpewniej się psuje, jeszcze zanim pojedziesz do warsztatu.

Najważniejsze elementy sprzęgła kompresora klimatyzacji to:

• koło pasowe z łożyskiem obracające się stale z silnikiem,
• cewka elektromagnetyczna wytwarzająca pole magnetyczne po włączeniu A/C,
• tarcza sprzęgła połączona z wałkiem sprężarki,
• dystanse i podkładki regulujące szczelinę roboczą,
• gumowe tłumiki drgań (w sprzęgłach zrywanych).

Uszkodzeniu może ulec każde z tych miejsc – od zużytego łożyska koła pasowego, przez przepaloną cewkę, aż po zdeformowaną tarczę. Czasem problem ogranicza się do nadmiernej szczeliny między tarczą a kołem pasowym i wtedy sprzęgło ślizga się zamiast pewnie przenosić napęd.

Jakie są objawy uszkodzonego sprzęgła klimatyzacji?

Sprzęgło kompresora klimatyzacji zużywa się stopniowo. Najpierw pojawiają się drobne hałasy lub słabsze chłodzenie, a dopiero potem całkowity brak działania A/C. Wielu kierowców ignoruje te pierwsze symptomy, co często kończy się poważniejszą awarią sprężarki.

Typowe objawy uszkodzonego sprzęgła można powiązać z konkretnymi przyczynami. Pomaga w tym proste zestawienie:

Brak lub słabe chłodzenie z nawiewów

Najczęstszy sygnał problemu to brak chłodzenia mimo włączenia klimatyzacji. Wentylator nawiewu pracuje, kontrolka A/C świeci, a z kratek leci powietrze o temperaturze otoczenia. Jeśli wiesz, że czynnik chłodniczy był niedawno uzupełniany, a wentylatory chłodnicy się uruchamiają, podejrzenie pada na układ napędowy kompresora.

Zdarza się też, że klimatyzacja chłodzi, ale dużo słabiej. Powietrze jest tylko lekko chłodne, szczególnie przy wysokiej temperaturze na zewnątrz. To może oznaczać uślizg tarczy sprzęgła, częściowe przegrzewanie cewki lub niewłaściwą szczelinę między tarczą a kołem pasowym, przez co sprężarka nie pracuje w pełnym zakresie.

Charakterystyczne dźwięki spod maski

Dźwięk to pierwszy sygnał ostrzegawczy, który pojawia się przy wielu awariach sprzęgła kompresora. Różne odgłosy oznaczają zwykle różne problemy. Kierowcy opisują je jako pisk, zgrzyt, buczenie albo metaliczne stukanie pojawiające się przy włączaniu klimatyzacji.

Najczęściej spotykane hałasy to:

• stały szum lub tarcie spod paska – typowy objaw zużytego łożyska koła pasowego, słyszalny nawet przy wyłączonej klimie,
• głośny pisk przy załączaniu A/C – efekt ślizgania się tarczy sprzęgła po kole pasowym, zwykle przy zużytych powierzchniach ciernych lub zbyt dużej szczelinie,
• metaliczne stukanie – może świadczyć o poluzowanej tarczy lub uszkodzonych gumowych tłumikach w sprzęgłach zrywanych,
• buczenie lub brzęczenie – bywa związane z pracą cewki elektromagnetycznej lub drgającą tarczą przy niedostatecznym docisku.

Niepokojący jest również dźwięk cyklicznego „klikania” podczas pracy klimatyzacji. Oznacza, że sprzęgło próbuje się załączyć, po czym natychmiast rozłącza. W tle może być przegrzewająca się cewka, za małe napięcie zasilania albo za duże opory kręcącego się kompresora.

Brak charakterystycznego „kliknięcia” po włączeniu A/C

Sprawne sprzęgło kompresora po włączeniu klimatyzacji wydaje wyraźne, krótkie „kliknięcie”. To moment, gdy tarcza zostaje dociśnięta do obracającego się koła pasowego. Kiedy ten dźwięk nagle znika, choć wentylatory startują, warto przyjrzeć się cewce i instalacji elektrycznej.

Najczęstsze przyczyny braku „kliknięcia” to spalona cewka elektromagnetyczna, przerwa w przewodach, uszkodzony bezpiecznik lub przekaźnik, a także zbyt duża szczelina robocza, której pole magnetyczne nie jest w stanie pokonać. Skutkiem jest całkowity brak załączenia sprężarki i brak chłodzenia.

Wibracje i szarpanie silnika przy pracy klimatyzacji

Każde uruchomienie klimatyzacji obciąża silnik, więc delikatne obniżenie obrotów jest normalne. Jeśli jednak po włączeniu A/C odczuwasz silne wibracje silnika, falowanie obrotów albo szarpanie całym autem, coś jest nie tak. W wielu przypadkach winne jest właśnie sprzęgło kompresora.

Do takich objawów prowadzi mocno zużyte łożysko, częściowo zatarte wnętrze sprężarki albo zdeformowana tarcza sprzęgła. Gdy kompresor stawia duży opór, sprzęgło musi „szarpać” paskiem, żeby go napędzić. Drgania przenoszą się wtedy na cały silnik i karoserię. Problem nasilają zużyte poduszki silnika, które przestają tłumić dodatkowe drgania generowane przez klimatyzację.

Jak samodzielnie rozpoznać, że sprzęgło klimatyzacji jest uszkodzone?

Zanim pojedziesz do warsztatu, możesz przeprowadzić kilka prostych testów. Nie wymagają specjalistycznych narzędzi, a pozwalają odróżnić uszkodzenie sprzęgła od awarii typowo „chłodniczej”, jak ubytek czynnika. Ważne, by zachować ostrożność i nie wkładać rąk w okolice pasków przy pracującym silniku.

Podstawą jest dokładna obserwacja pracy tarczy sprzęgła i koła pasowego. W wielu autach wszystko widać od góry, czasem potrzebny jest kanał lub podnośnik. Dokładny test zajmie kilka minut i daje zaskakująco dużo informacji.

Prosta diagnostyka wizualna pod maską

Najpierw zlokalizuj sprężarkę klimatyzacji. Zwykle znajduje się w dolnej części silnika i jest połączona z paskiem wielorowkowym. Na jej froncie zobaczysz koło pasowe oraz centralnie umieszczoną tarczę sprzęgła. To właśnie te elementy trzeba obejrzeć z bliska.

Podczas wstępnej kontroli zwróć uwagę na:

• obecność rdzy, przebarwień termicznych lub śladów spalenizny na tarczy i kole pasowym,
• metaliczny lub czarny pył wokół sprzęgła – efekt zużycia okładziny ciernej,
• wycieki oleju w okolicy wałka sprężarki, często barwione na zielono dodatkiem UV,
• szczelinę między tarczą a kołem pasowym, która standardowo ma ok. 0,3–0,6 mm.

Szczelinę można orientacyjnie ocenić zwykłą kartą bankową lub wizytówką. Jeśli karta „lata” w luce bez oporu, przerwa jest zbyt duża i tarcza może się ślizgać. Przy wyłączonym silniku spróbuj też poruszyć tarczę ręką – nie powinna mieć wyczuwalnego luzu ani wydawać zgrzytów.

Obserwacja pracy sprzęgła po uruchomieniu silnika

Kolejny krok to sprawdzenie, jak sprzęgło zachowuje się w czasie pracy. Poproś drugą osobę o pomoc przy obsłudze przycisku A/C. Ty stój w bezpiecznej odległości od pasków i obracających się części, obserwując kompresor.

Przebieg testu jest prosty: najpierw uruchamiasz silnik i patrzysz, czy koło pasowe sprężarki obraca się płynnie z paskiem. Tarcza sprzęgła w tym momencie zwykle stoi w miejscu. Po włączeniu klimatyzacji powinieneś usłyszeć „kliknięcie”, a tarcza ma zostać gwałtownie przyciągnięta do koła i zacząć obracać się razem z nim.

Jeśli tarcza nie rusza się po włączeniu A/C lub tylko drży, problem leży najczęściej w cewce elektromagnetycznej, szczelinie roboczej albo zasilaniu sprzęgła.

Kiedy tarcza próbuje się załączyć, ale słychać przy tym pisk, dymienie lub widać iskrzenie, układ trzeba natychmiast wyłączyć. Takie objawy oznaczają ślizg tarczy i bardzo szybkie przegrzewanie zarówno powierzchni ciernych, jak i samej cewki.

Jakie są najczęstsze przyczyny awarii sprzęgła kompresora?

Sprzęgło klimatyzacji pracuje przy dużych obciążeniach. Ma do czynienia z wysoką temperaturą pod maską, wilgocią, solą drogową i tysiącami cykli załączania w czasie eksploatacji auta. Nic dziwnego, że po kilku latach element zaczyna się zużywać.

Nie wszystkie awarie wynikają jednak tylko z wieku. Często przyspiesza je niewłaściwa obsługa klimatyzacji, błędy przy serwisie albo usterki innych elementów układu chłodzenia. Gdy zrozumiesz przyczyny, łatwiej ograniczysz ryzyko powtórki problemu po naprawie.

Zużycie łożyska i powierzchni ciernych

Najbardziej typową przyczyną awarii są zużyte łożyska sprzęgła magnetycznego. W łożysku brakuje smaru lub dostaje się do niego wilgoć. Z czasem zaczyna szumieć, potem hałasuje coraz bardziej, aż w końcu się zaciera. Zablokowane łożysko może doprowadzić do zerwania paska osprzętu, co oznacza nagłe zatrzymanie alternatora czy pompy wspomagania.

Drugim naturalnym procesem jest ścieranie powierzchni ciernych tarczy i koła pasowego. Sprzęgło załącza się bardzo często, szczególnie w korkach i podczas jazdy miejskiej. Kiedy okładzina się wyciera, rośnie szczelina robocza, sprzęgło zaczyna się ślizgać, a każdemu załączeniu towarzyszy pisk i przegrzewanie.

Uszkodzona cewka elektromagnetyczna i przegrzanie

Cewka elektromagnetyczna pracuje w wysokiej temperaturze. Ulega uszkodzeniu głównie z dwóch powodów: z powodu przegrzania lub w wyniku drgań i pęknięcia uzwojeń. Przegrzanie wynika zwykle z długotrwałego ślizgania się tarczy sprzęgła albo pracy sprężarki przy nienormalnych ciśnieniach, gdy kompresor stawia bardzo duży opór.

Gdy cewka się spali, w obwodzie pojawia się przerwa. Sprzęgło nie załącza się, nie słychać „kliknięcia”, a klimatyzacja całkowicie przestaje chłodzić. Zdarza się też, że cewka traci parametry tylko w wysokiej temperaturze – po rozgrzaniu przestaje działać i A/C wyłącza się w upały, choć po ostygnięciu znów na chwilę rusza.

Brud, korozja i wibracje mechaniczne

Niekiedy problemem jest zabrudzenie i korozja. Brud dostający się w okolice sprzęgła, sól drogowa oraz wilgoć powodują rdzewienie płyty mocującej i tarczy. Zardzewiałe elementy gorzej pracują, a z czasem mogą się nawet częściowo zablokować. Na powierzchni mocującej widać wtedy rdzę, ślady stopienia, a guma w tłumikach drgań bywa zdeformowana.

Do uszkodzeń prowadzą też wibracje spowodowane nieprawidłowym montażem lub uderzeniami w kompresor podczas innych napraw. Zdarza się, że młotek użyty w niewłaściwym miejscu niszczy łożyska lub odkształca tarczę. W rezultacie pojawia się bicie koła, stukanie oraz szybsze wycieranie się okładzin.

Naprawa sprzęgła klimatyzacji – wymiana czy regeneracja?

Kiedy zdiagnozujesz problem ze sprzęgłem, stajesz przed decyzją: wymienić sam element, czy od razu cały kompresor klimatyzacji. Odpowiedź zależy od stanu sprężarki oraz rodzaju uszkodzenia. Ocenę warto zlecić warsztatowi, który zajmuje się klimatyzacjami na co dzień.

Dobór nowego sprzęgła wcale nie jest prosty. Ten sam model auta, ten sam rocznik i silnik potrafią mieć różne wersje kompresora. Różnią się m.in. średnicą koła pasowego, głębokością osadzenia sprzęgła, typem wieloklinu na wałku czy sposobem sterowania kompresorem.

Kiedy wystarczy wymiana samego sprzęgła?

Wymiana sprzęgła lub jego elementów ma sens wtedy, gdy sam kompresor jest sprawny. Wałek sprężarki powinien obracać się lekko, bez zacięć i bez wyczuwalnego luzu. W takim przypadku można wymienić tylko:

• łożysko koła pasowego, gdy jedynym objawem jest hałas przy pracującym silniku,
• cewkę elektromagnetyczną, gdy brak jest „kliknięcia” i napięcie dochodzi do wtyczki,
• kompletną tarczę sprzęgła, gdy powierzchnia cierna jest spalona lub ma duży luz.

Taką naprawę często da się wykonać bez demontażu całego kompresora i bez spuszczania czynnika. Obniża to koszt robocizny i skraca czas naprawy. Ceny nowych sprzęgieł mieszczą się zwykle w przedziale 150–500 zł, a robocizna to orientacyjnie 150–400 zł, zależnie od dostępu do sprężarki.

Kiedy potrzebna jest wymiana całego kompresora?

Jeśli sprężarka jest zatarte lub wewnątrz układu pojawiły się opiłki metalu, montaż nowego sprzęgła nie ma sensu. Nowa część ulegnie uszkodzeniu w krótkim czasie, bo kompresor będzie stawiał zbyt duży opór albo się zablokuje. W takiej sytuacji konieczna jest wymiana całego kompresora, płukanie instalacji i wymiana osuszacza.

Wymiany całego zespołu wymagają też poważne nieszczelności na wale sprężarki, wycieki czynnika i oleju spowodowane nadmiernymi wibracjami, a także uszkodzenia mechaniczne korpusu. Czasem lepszym rozwiązaniem jest regenerowany kompresor wraz ze sprzęgłem, zwłaszcza jeśli oryginalne części są już niedostępne.

Szybka reakcja na pierwsze objawy – szum łożyska, pisk przy załączaniu, zaniki chłodzenia – pozwala często skończyć naprawę na wymianie sprzęgła zamiast całego kompresora.
