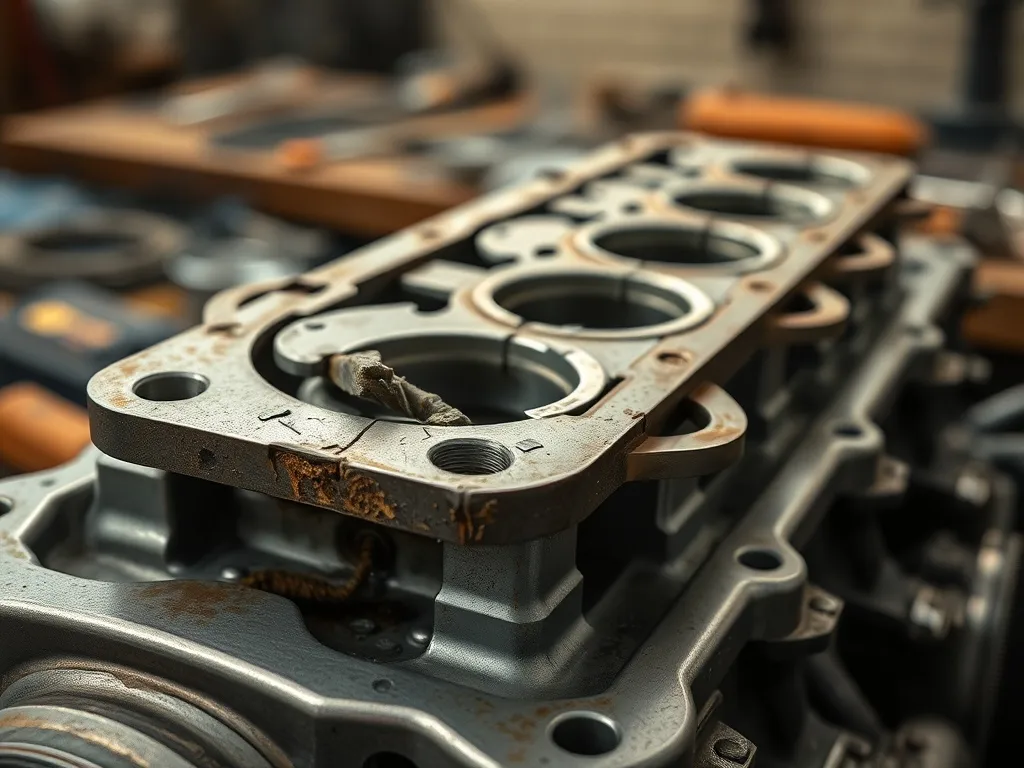

Jak wygląda uszkodzona uszczelka pod głowicą?

Jeździsz autem i zastanawiasz się, jak właściwie wygląda uszkodzona uszczelka pod głowicą i czego się po niej spodziewać. Masz biały dym z wydechu, ubywa płynu i ktoś już postawił „wyrok” na silnik. Z tego tekstu dowiesz się, jakie są realne objawy awarii uszczelki, jak je odróżnić od innych usterek i na co patrzeć, zanim wydasz kilka tysięcy złotych.

Co to jest uszczelka pod głowicą i jak pracuje?

Między blokiem silnika a głowicą leży płaska uszczelka, zwykle z materiału kompozytowego wzmocnionego metalem. Ma wycięte otwory na cylindry, kanały olejowe oraz kanały, którymi płynie płyn chłodniczy. Jej zadanie wydaje się proste, ale warunki pracy są bardzo ciężkie. W komorach spalania pojawiają się temperatury sięgające kilkuset stopni, a ciśnienie spalin rośnie gwałtownie przy każdym zapłonie mieszanki.

Uszczelka musi jednocześnie utrzymać gaz szczelnie w cylindrach, oddzielić olej silnikowy od płynu chłodniczego i nie dopuścić do ucieczki spalin do układu chłodzenia. Jeden cienki element odpowiada więc za szczelność trzech mediów. Gdy zaczyna się rozszczelniać, skutki widzisz nie tylko na bagnecie oleju, ale też w zbiorniczku wyrównawczym, na końcówce wydechu i na wskaźniku temperatury.

Dlaczego uszczelka wytrzymuje często cały okres eksploatacji?

W wielu silnikach, zwłaszcza tych regularnie serwisowanych, uszczelka pod głowicą wytrzymuje tyle, ile całe auto. Producenci dobierają jej grubość, materiał i sposób docisku głowicy tak, aby znieść tysiące cykli nagrzewania i stygnięcia. Jeśli układ chłodzenia jest szczelny, termostat sprawny, a olej wymieniany zgodnie z zaleceniami, uszczelka pracuje w stabilnych warunkach. Nie znaczy to jednak, że jest niezniszczalna.

Do jej wczesnego zużycia najczęściej doprowadza człowiek. Ignorowanie kontrolki temperatury, jazda „aż zagotuje”, montaż złej jakości części czy nieprawidłowe dokręcanie głowicy po wcześniejszej naprawie szybko skracają jej życie. Wtedy nawet fabrycznie mocna konstrukcja traci szczelność między blokiem a głowicą i zaczynają się typowe problemy.

W jakich warunkach pracuje uszczelka?

Podczas dynamicznego przyspieszania ciśnienie w cylindrach gwałtownie rośnie. Wzrasta też obciążenie termiczne, bo spalanie wytwarza ogromną ilość ciepła. Uszczelka ma kontakt zarówno z gorącymi spalinami, jak i z płynem chłodzącym, który odbiera ciepło z bloku i głowicy. Do tego dochodzi olej silnikowy, który smaruje okolice pierścieni tłokowych i prowadnic zaworowych.

Przegrzanie silnika powoduje miejscowe odkształcenia głowicy, a to z kolei punktowo „odrywa” ją od uszczelki. Wtedy pojawia się przeciek. Na początku bywa minimalny i objawia się drobnymi pęcherzykami w zbiorniczku wyrównawczym. Z czasem ubytek szczelności rośnie, co doprowadza do widocznego mieszania się oleju i płynu chłodniczego. W skrajnych przypadkach spaliny pod dużym ciśnieniem „przepalają” uszczelkę, tworząc wyraźny kanał między cylindrem a układem chłodzenia.

Dlaczego uszczelka pod głowicą ulega uszkodzeniu?

Awaria uszczelki rzadko jest przypadkiem. Najczęściej stoi za nią konkretny problem w układzie chłodzenia albo błąd montażowy. Kierowca widzi tylko efekt: ubytek płynu, biały dym czy majonez pod korkiem oleju. Źródło kłopotów zwykle zaczęło się dużo wcześniej, czasem od banalnej nieszczelności węża.

Im szybciej zareagujesz na objawy przegrzewania silnika, tym mniejsze ryzyko, że uszczelka pod głowicą ulegnie zniszczeniu. Nie chodzi tylko o wskazówkę temperatury, ale też o zapach płynu chłodniczego po zatrzymaniu auta czy ślady wycieków na podłożu. Te drobiazgi, zignorowane na początku, kończą się często mocno kosztowną naprawą.

Przegrzanie silnika

Najczęstszy scenariusz wygląda tak: ucieka płyn, w pewnym momencie spada jego poziom w chłodnicy, wydajność chłodzenia maleje i silnik się gotuje. Przegrzana głowica potrafi się delikatnie wygiąć. Nawet minimalne skręcenie jej powierzchni oznacza brak równomiernego docisku na całej powierzchni uszczelki. Pojawia się szczelina, przez którą przechodzą spaliny albo płyn chłodniczy.

Do przegrzania prowadzi nie tylko nieszczelność. Zdarza się zablokowany termostat, uszkodzona pompa wody, niedziałający wentylator chłodnicy albo długotrwałe przeciążanie silnika w wysokiej temperaturze otoczenia. Jeśli w tym czasie kierowca ignoruje sygnały ostrzegawcze, uszczelka może „oddać pole” już po jednym mocnym zagotowaniu.

Błędy montażowe i niewłaściwy płyn chłodniczy

Po wcześniejszej naprawie głowicy dużą rolę odgrywa sposób jej montażu. Śruby trzeba dokręcać w określonej kolejności i z konkretnym momentem. Zbyt mała siła docisku nie zapewni szczelności, zbyt duża doprowadzi do rozciągnięcia śrub i uszkodzenia gwintów w bloku. W obu przypadkach uszczelka jest narażona na nierówne naprężenia i szybkie zużycie.

Źle dobrany płyn chłodniczy też robi swoje. Użycie zwykłej wody, mieszanie różnych typów płynów, długotrwała jazda na płynie bez wymiany – to wszystko sprzyja korozji wewnątrz bloku i głowicy. Z czasem powstają ubytki materiału na powierzchniach przylgni, a uszczelka traci równy „stół” podparcia. Do tego dochodzi możliwe zapychanie kanałów chłodzących, co tylko zwiększa ryzyko przegrzewania.

Jakie są objawy uszkodzonej uszczelki pod głowicą?

Nie każda para białego dymu z rury wydechowej oznacza zniszczoną uszczelkę. Auto z rana, w wilgotny dzień, praktycznie zawsze puści chwilę białego dymu, bo ze spalin odparowuje woda. Ale gdy biały, gęsty „dym” towarzyszy tobie na rozgrzanym silniku i łączy się z ubytkiem płynu chłodniczego, sprawa robi się poważna.

Objawy uszkodzonej uszczelki mogą być bardzo różne. Zależą od miejsca, w którym doszło do rozszczelnienia. Inaczej wygląda sytuacja, gdy spaliny idą do układu chłodzenia, inaczej gdy płyn chłodniczy trafia do cylindra, a jeszcze inaczej, gdy olej przechodzi do płynu. Czasem występuje kilka z tych zjawisk jednocześnie.

Biały dym z wydechu

Charakterystyczny, gęsty, biały dym na rozgrzanym silniku to częsty znak, że do cylindra dostaje się płyn chłodniczy. W komorze spalania płyn odparowuje i razem ze spalinami wylatuje przez wydech. Smuga bywa wyraźniejsza przy dodawaniu gazu. Zwykła para wodna przy chłodnym, wilgotnym powietrzu znika szybko. Dym przy uszkodzonej uszczelce utrzymuje się dłużej, a za autem zostaje wyraźny „ogon”.

Warto spojrzeć wtedy na poziom płynu w zbiorniczku. Jeżeli w krótkim czasie wyraźnie spada, a na postoju nie ma żadnych wycieków pod samochodem, płyn może znikać do cylindrów. Samo dymienie nie stanowi jednak dowodu. Diesel z uszkodzoną turbosprężarką też potrafi dymić, dlatego trzeba spojrzeć na cały zestaw objawów.

Ubywanie płynu chłodniczego i objawy w zbiorniczku

Silnik, w którym realnie niszczy się uszczelka, często zaczyna „połykać” płyn chłodniczy. Nie znaczy to jednak, że każda zmiana poziomu płynu wskazuje awarię głowicy. W zdecydowanej większości przypadków winny jest zwykły wyciek na przewodach, chłodnicy, króćcach, zaciskach czy pompie wody. Dlatego najpierw warto obejrzeć dokładnie komorę silnika i elementy układu chłodzenia.

Gdy uszczelka traci szczelność między cylindrem a kanałem chłodniczym, w zbiorniczku wyrównawczym pojawiają się bąbelki spalin i specyficzny zapach spalenizny. Korek zbiorniczka po odkręceniu na ciepłym silniku (tego nie rób – grozi poparzeniem) potrafi gwałtownie wypuścić nagromadzone ciśnienie. Czasem w płynie widać też tłuste plamy. W takiej sytuacji podejrzenie uszczelki jest już bardzo silne.

Tłusta maź pod korkiem oleju i olej w płynie

Majonezowa maź pod korkiem wlewu oleju to obraz, który stresuje wielu kierowców. Mieszanka oleju i wody tworzy kremowy osad. Gdy uszczelka puszcza i płyn chłodniczy miesza się z olejem, taki osad pojawia się często. Ale krótka jazda zimą na niedogrzanym silniku też potrafi wytworzyć maź, bo w skrzyni korbowej kondensuje się wilgoć, która nie ma kiedy odparować.

Dużo mocniejszym dowodem na uszkodzenie uszczelki są tłuste plamy oleju widoczne w płynie chłodniczym. Olej tworzy wyraźne oka na powierzchni. Jeśli w zbiorniczku widzisz brązowe, śliskie wysepki, a poziom oleju w silniku spada, oznacza to, że płyny się mieszają. Tu trudno już szukać innej przyczyny niż nieszczelność między kanałami olejowymi a chłodzącymi.

Problemy z pracą silnika

Uszkodzona uszczelka bywa też przyczyną nierównej pracy jednostki napędowej. Jeśli płyn chłodniczy trafia do jednego z cylindrów, świeca w tym cylindrze ma cięższe warunki, mieszanka nie spala się prawidłowo i silnik zaczyna „przerywać”. Pojawiają się spadki mocy, a czasem kontrolka błędu silnika, bo sterownik widzi nieprawidłowości w spalaniu.

Przedmuch między cylindrami może obniżać ciśnienie sprężania w jednym lub kilku z nich. Odczuwasz to jako ospałą reakcję na gaz, problemy z rozruchem i podwyższone spalanie. W skrajnych przypadkach auto w ogóle nie chce zapalić, bo do cylindra dostaje się tyle płynu, że tłok nie jest w stanie go sprężyć. Taki stan nosi nazwę blokady hydraulicznej i grozi poważnym uszkodzeniem mechaniki.

Jak sprawdzić, czy uszczelka pod głowicą jest uszkodzona?

Objawy wizualne i zapachowe to dopiero początek. Żeby mieć pewność, że uszczelka pod głowicą faktycznie uległa awarii, potrzebne są proste testy warsztatowe. Mechanik najczęściej zaczyna od oględzin, a później sięga po narzędzia, które pozwalają zmierzyć, co dzieje się w cylindrach i układzie chłodzenia.

Im lepiej zbierzesz informacje przed wizytą w warsztacie, tym łatwiej będzie znaleźć przyczynę. Zapisuj, kiedy auto dymi, jak szybko spada poziom płynu, czy grzanie w kabinie działa prawidłowo. Te drobiazgi pomogą ocenić, czy uszkodzenie uszczelki jest prawdopodobne, czy trzeba szukać innej usterki, na przykład w chłodnicy EGR.

Test na obecność spalin w płynie chłodniczym

Popularnym sposobem sprawdzenia szczelności jest test chemiczny, który wykrywa spaliny w układzie chłodzenia. Mechanik montuje na miejsce korka chłodnicy lub zbiorniczka przezroczysty adapter z pipetką. W jej wnętrzu znajduje się płyn reagujący na obecność CO₂. Silnik pracuje, a opary z układu chłodzenia przepływają przez płyn.

Jeśli spaliny przenikają do płynu chłodniczego, płyn testowy zmienia kolor. To mocny sygnał, że gazy z komory spalania mają drogę ucieczki przez uszczelkę. Gdy test nie wykazuje obecności spalin, a objawy nadal są niepokojące, trzeba sięgnąć po kolejne metody diagnostyczne. Niekiedy nieszczelność pojawia się dopiero pod bardzo dużym obciążeniem silnika.

Pomiar ciśnienia sprężania

Drugim ważnym badaniem jest pomiar kompresji we wszystkich cylindrach. Mechanik wykręca świece zapłonowe lub żarowe, a w ich miejsce wkręca manometr. Następnie kręci rozrusznikiem i odczytuje wartości ciśnienia. Zdrowy silnik ma zbliżone wyniki na każdym cylindrze. Duży spadek w jednym z nich, szczególnie połączony z innymi objawami, sugeruje uszkodzenie uszczelki albo samego tłoka lub zaworów.

Test kompresji pozwala też ocenić, czy przedmuch między cylindrami jest realny. Jeżeli dwa sąsiednie cylindry mają jednocześnie wyraźnie niższe wartości, można podejrzewać nieszczelność uszczelki między nimi. To cenna informacja przy późniejszej rozbiórce, bo mechanik wie, gdzie przyjrzeć się elementom szczególnie dokładnie.

Na co jeszcze zwrócić uwagę?

Diagnoza uszczelki to nie tylko chemia i manometr. Ważne są także proste obserwacje. Mechanik często zaczyna od sprawdzenia korka oleju, stanu płynu chłodniczego, działania ogrzewania w kabinie oraz pracy wentylatora chłodnicy. Czasem problemem jest na przykład nieszczelna chłodnica EGR, która dopuszcza spaliny do płynu, ale sama uszczelka pod głowicą jest jeszcze cała.

Przed podjęciem decyzji o kosztownej naprawie warto przeanalizować wyniki kilku badań. Pomaga w tym porównanie danych z komputera diagnostycznego, takich jak temperatura pracy silnika czy błędy zapisane w pamięci sterownika. Dopiero zestawienie tych informacji daje pełniejszy obraz sytuacji niż pojedynczy, wyrywany z kontekstu objaw.

Czy uszkodzona uszczelka pod głowicą jest groźna?

Awaria uszczelki budzi tak duży strach nie tylko ze względu na konsekwencje techniczne, ale przede wszystkim przez koszt naprawy. Sama uszczelka pod głowicę kosztuje zwykle kilkadziesiąt lub kilkaset złotych. Problem w tym, że żeby ją wymienić, mechanik musi rozebrać sporą część silnika. Praca jest długotrwała i wymaga doświadczenia, a do tego dochodzą usługi zewnętrzne, jak planowanie głowicy.

Im dłużej jeździsz z nieszczelną uszczelką, tym większe ryzyko, że uszkodzeniu ulegną kolejne elementy. Płyn chłodniczy w oleju gwałtownie pogarsza smarowanie, a to przyspiesza zużycie panewek, wału korbowego i wałków rozrządu. Spaliny w układzie chłodzenia mogą doprowadzić do przegrzań i pęknięć głowicy. Czasem lepszym wyjściem okazuje się wymiana całego silnika niż jego remont.

Na czym polega wymiana uszczelki?

Naprawa zaczyna się od demontażu osłon, kolektorów, elementów układu wtryskowego i zapłonowego. Trzeba spuścić olej i płyn chłodniczy, odłączyć wszystkie przewody oraz instalacje biegnące do głowicy. Kolejny etap to rozebranie rozrządu, zdjęcie wałków i wreszcie odkręcenie głowicy. Sama wymiana uszczelki zajmuje chwilę. Najwięcej czasu pochłania dojście do niej i późniejszy montaż wszystkiego z powrotem.

Głowica zazwyczaj trafia do specjalistycznego warsztatu na planowanie. Tam sprawdza się jej szczelność, prostuje powierzchnię styku z blokiem i ocenia stan zaworów. Po powrocie warsztat zakłada nową uszczelkę, montuje głowicę z odpowiednim momentem dokręcenia, składa rozrząd (często z nowym paskiem lub łańcuchem i pompą wody), a następnie uzupełnia świeży olej i płyn chłodniczy.

Żeby łatwiej porównać zakres prac, koszty i ryzyka, przydaje się prosta tabela, która zestawi najważniejsze elementy całego procesu:

Jak nie doprowadzić do awarii uszczelki?

Uszczelka rzadko pęka bez zapowiedzi. Częściej najpierw pojawiają się drobne sygnały, które da się wychwycić podczas codziennej jazdy. Chodzi o lekkie wahania temperatury, delikatne zapachy płynu chłodniczego przy otwieraniu maski, okresowe niedogrzewanie kabiny czy sporadyczne „znikanie” płynu. To etap, na którym szybka reakcja potrafi uchronić przed poważną ingerencją w silnik.

Dobrym nawykiem jest regularna kontrola poziomu płynu chłodniczego i oleju, szczególnie przed dłuższą trasą. Warto też czasami zajrzeć pod auto po nocnym postoju. Małe krople pod chłodnicą albo przy skrzyni biegów mogą zwiastować narastającą nieszczelność. Im wcześniej ją usuniesz, tym większa szansa, że uszczelka pod głowicą spokojnie dotrwa do końca eksploatacji samochodu.

Jeśli chcesz ograniczyć ryzyko do minimum, możesz wprowadzić kilka prostych nawyków w codziennym użytkowaniu auta:

• kontrolowanie poziomu płynu chłodniczego co kilka tygodni w tym samym miejscu i na zimnym silniku,
• wymianę płynu chłodniczego według zaleceń producenta, zamiast dolewania przypadkowych mieszanek,
• reakcję na każdy przypadek „zagotowania” silnika i wizytę w warsztacie po takim zdarzeniu,
• unikanie długiej jazdy z pełnym obciążeniem, gdy wskaźnik temperatury zbliża się do czerwonego pola.
